Ověření přesnosti RTK + GCP

Ukázka reálného ověření přesnosti ortofotomapy z dronu vůči geodetickému bodu. GCP bod byl fyzicky umístěn na trigonometrický bod s přesně známou souřadnicí.

Číslo a název geodetického bodu: 21 - Opalky. Bod je na nejvyšším místě svahového hřbetu mezi Hošticemi a Strabenicemi, 1,4 km jižně od kostela v Hošticích.

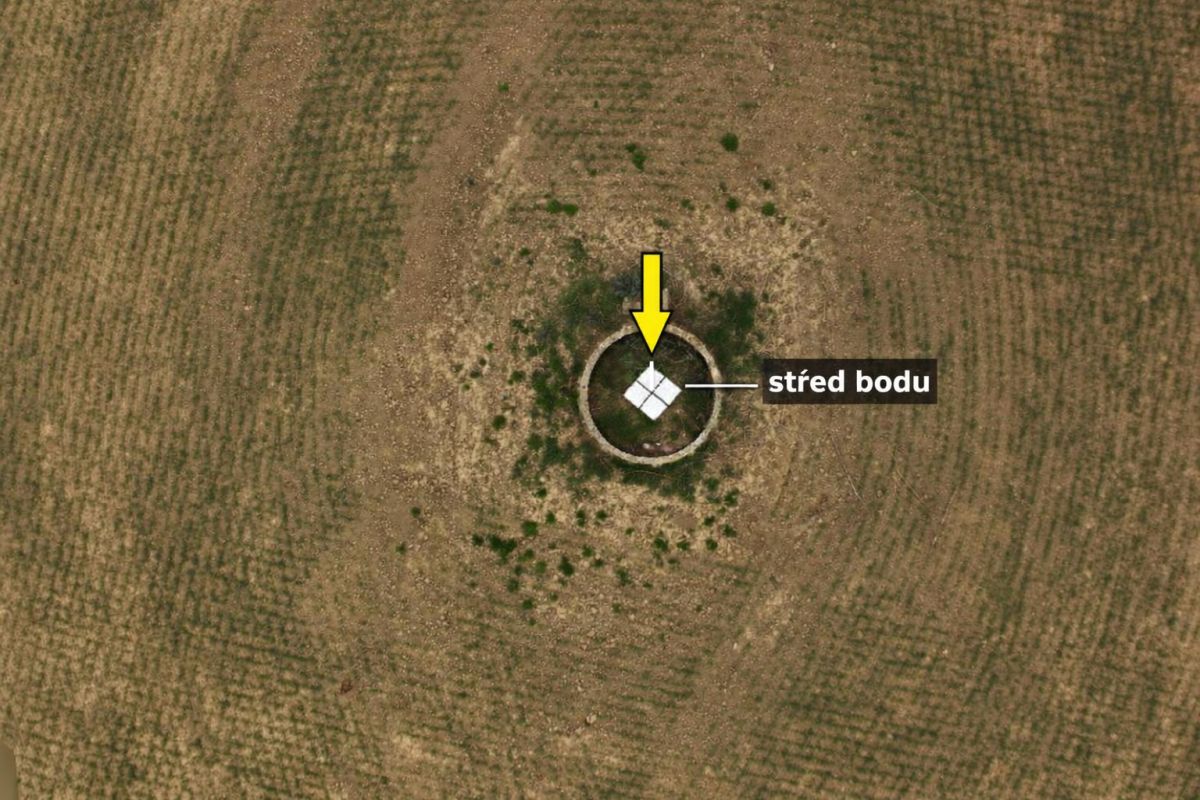

Ortofotomapa – referenční bod (GCP) umístěný na geodetickém bodu.

Co to znamená v praxi

Přesnost v řádu jednotek centimetrů znamená, že poloha objektů na ortofotomapě odpovídá skutečnému stavu v terénu.

kontrola hranic pozemku
přesné podklady pro projektování
porovnání s katastrální mapou

Jak bylo měření provedeno

RTK dron – přesná poloha při snímkování
GCP bod – fyzicky umístěn na geodetický bod
zpracování v RealityCapture
ověření přesnosti vůči známým souřadnicím

Fotodokumentace bodu v terénu.

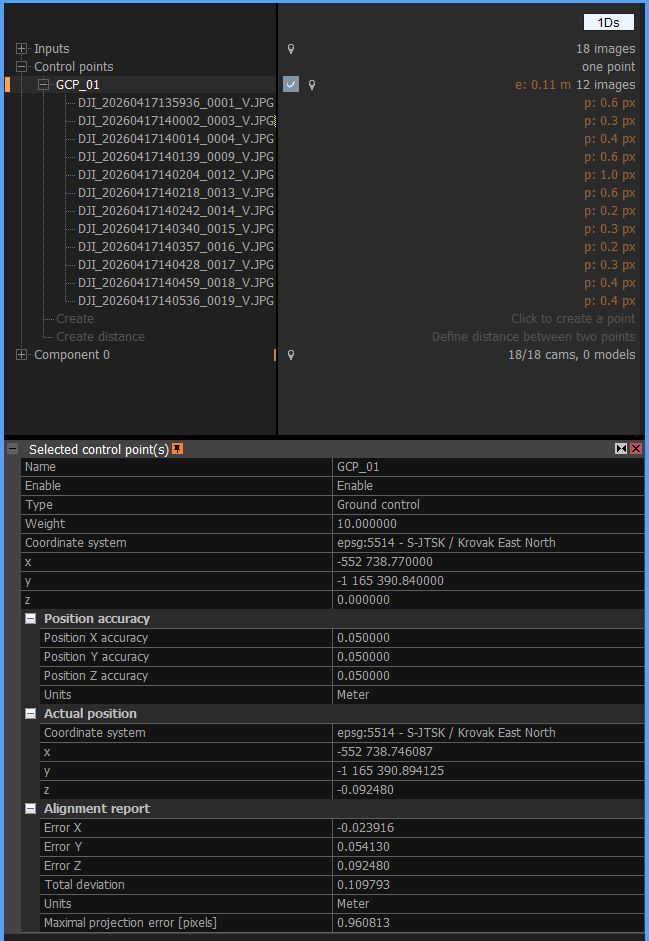

Naměřená přesnost

Polohová odchylka (X): 2,3 cm
Polohová odchylka (Y): 5,4 cm
Výšková odchylka (Z): 9,2 cm

Poznámka: Část odchylky "Z" je ovlivněna fyzickým umístěním GCP terče. Geodetický bod se nachází v prohlubni, zatímco terč byl umístěn na horní hranu. Odhadovaný rozdíl činí cca 4 cm. Po odečtení této hodnoty odpovídá výšková přesnost přibližně 5 cm.

Výsledek byl ověřen vůči geodetickému bodu s přesně známou souřadnicí.

Nejedná se o geodetické zaměření ve smyslu katastrálního zákona.
