Rybník Troubky-Zdislavice

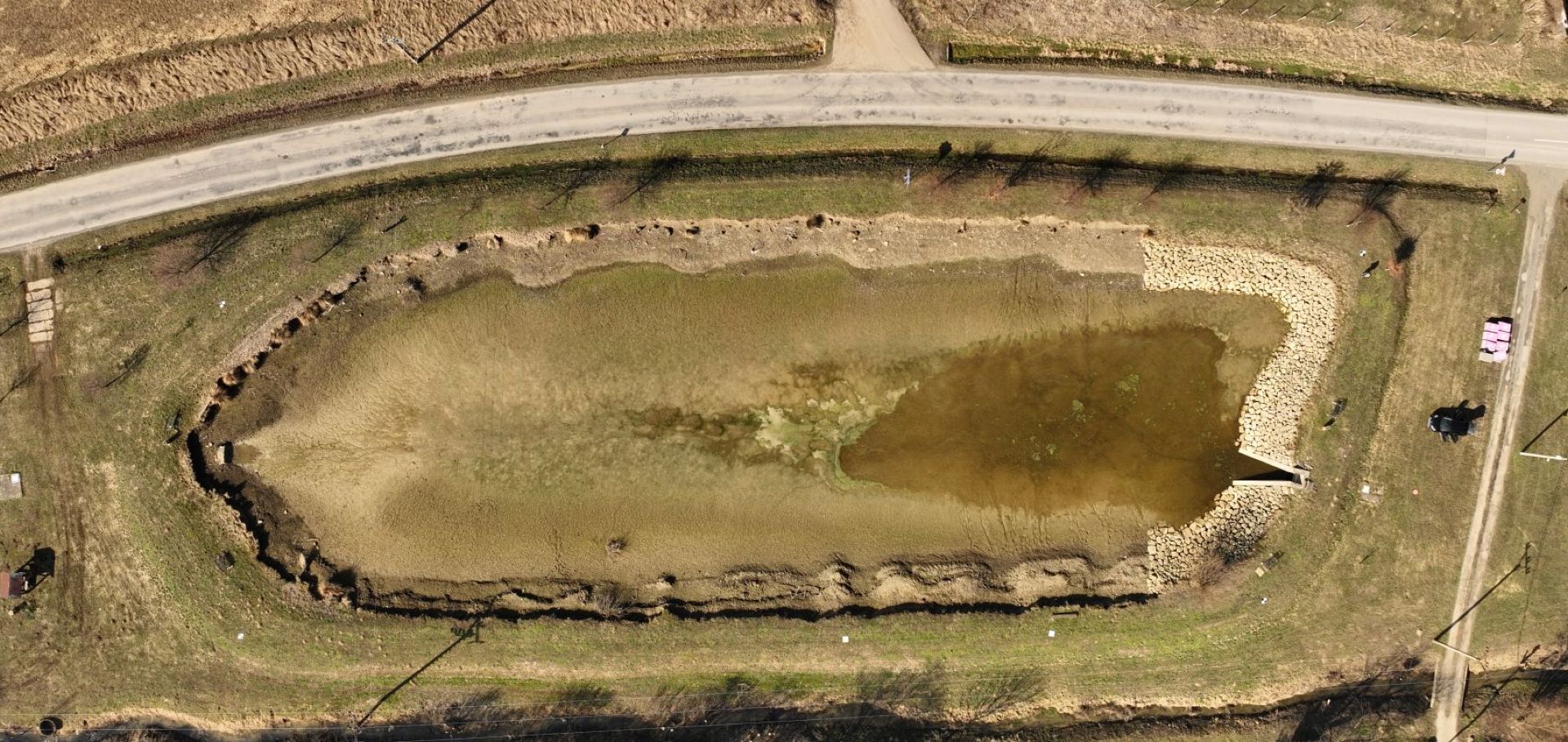

Ukázka využití letecké fotogrammetrie pro dokumentaci vypuštěného rybníka, tvorbu ortofotomapy, digitálního modelu povrchu a orientační posouzení sedimentace. Během krátkého letu je možné získat souvislá data o celé ploše území jako podklad pro další odborné vyhodnocení.
- Lokalita: Troubky-Zdislavice
- Typ projektu: vypuštěný rybník
- Metoda: letecká fotogrammetrie s RTK
- Výstupy: ortofotomapa, DSM, 3D model
- Souřadnicový systém: S-JTSK / Křovák (EPSG:5514)
O projektu
Cílem projektu bylo zdokumentovat aktuální stav vypuštěného rybníka a vytvořit podklady pro další odborné posouzení.
Letecká fotogrammetrie umožňuje během krátké doby získat souvislá data o celé ploše území, která poskytují přehled o tvaru terénu, rozsahu sedimentace a aktuálním stavu lokality.
Takto získaná data mohou sloužit jako podklad pro projektovou přípravu, rozhodování obce nebo navazující spolupráci s geodety a projektanty.
Co data umožňují
- rychlé zdokumentování celé plochy území
- přehled o tvaru terénu a stavu dna
- orientační posouzení rozsahu sedimentace
- podklad pro projektovou přípravu
- digitální archivace stavu lokality

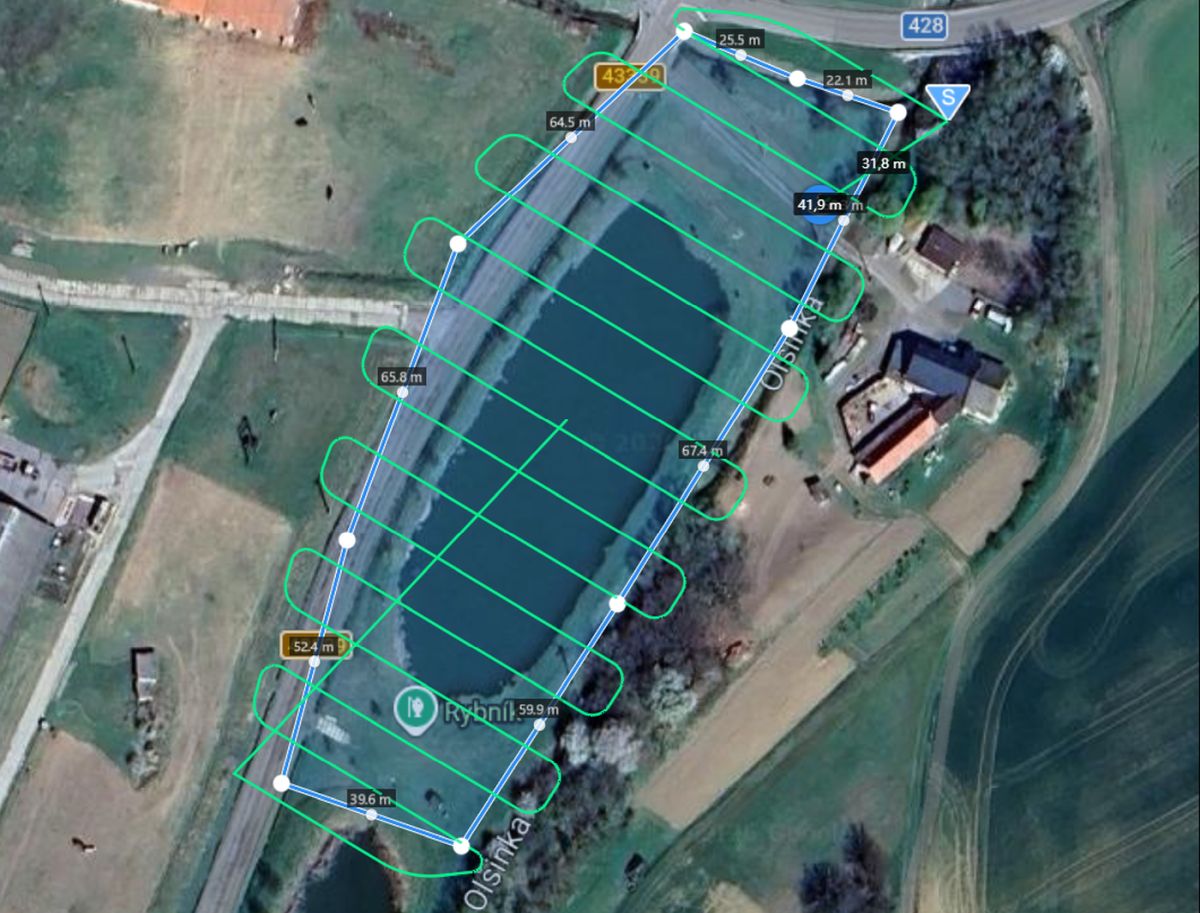

Snímkování lokality
Lokalita byla zdokumentována leteckým snímkováním s důrazem na plošné pokrytí celého území.
Snímkování probíhalo po předem definované trase, která zajistila dostatečný překryv jednotlivých snímků a kvalitní podklady pro následné zpracování.
Výhodou tohoto přístupu je rychlé získání dat nad celou plochou, která mohou být dále využita pro analýzu a technické posouzení.

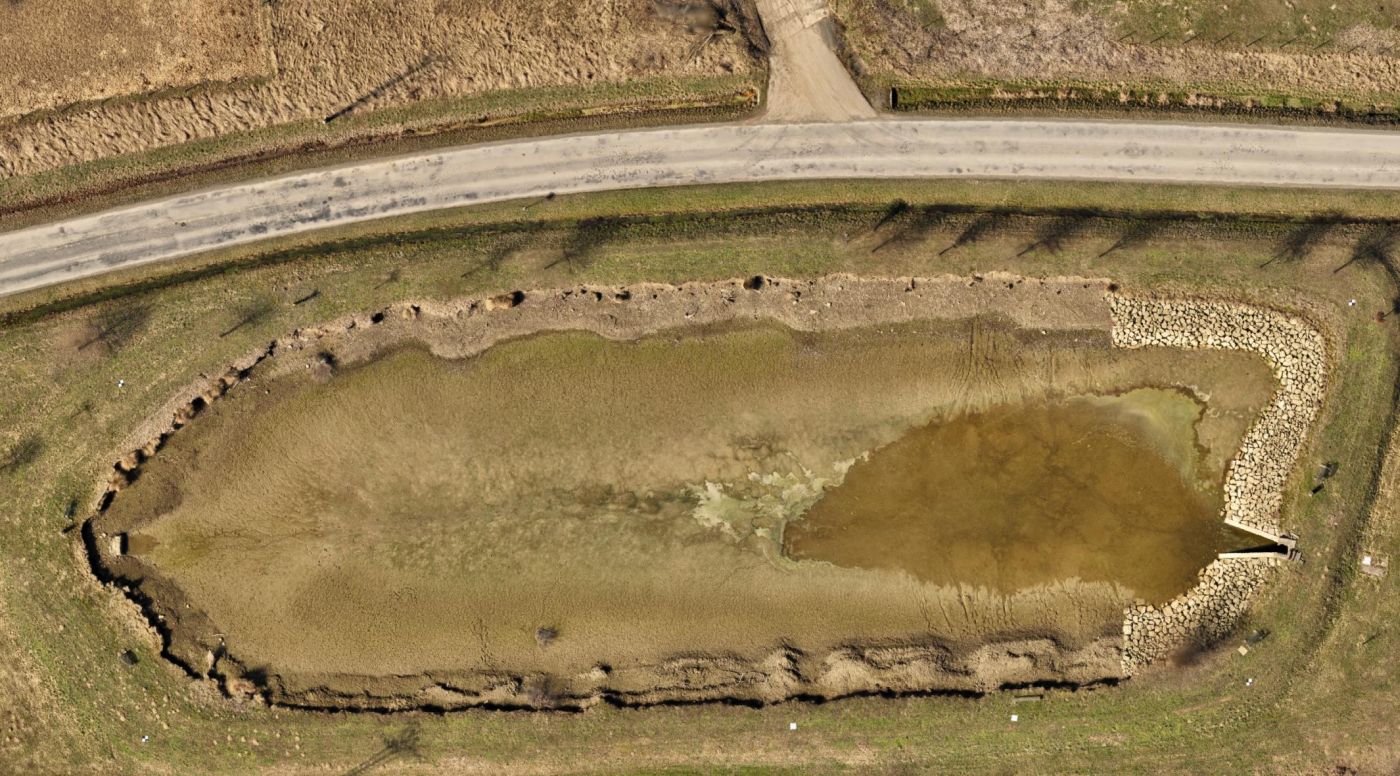

Ortofotomapa
Ortofotomapa představuje geometricky přesný obraz území bez perspektivního zkreslení.
Umožňuje přehlednou dokumentaci aktuálního stavu lokality a může sloužit jako podklad pro projektovou přípravu, technické posouzení nebo další GIS analýzy.
Náhled ortofotomapy v redukovaném rozlišení pro webovou prezentaci.

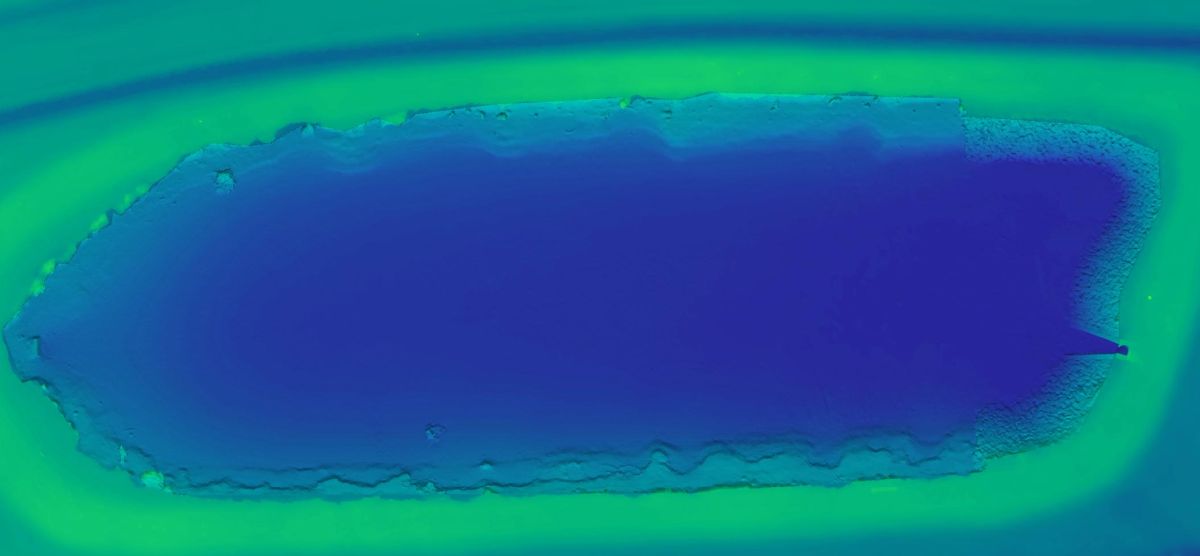

Digitální model povrchu (DSM)
Digitální model povrchu zachycuje výškové poměry v prostoru vypuštěného rybníka a umožňuje lépe vnímat průběh terénu, nerovnosti dna i lokální akumulace sedimentu.
Pro prezentační účely je model doplněn jemným stínováním typu hillshade, které zvýrazňuje reliéf a zlepšuje čitelnost tvaru dna.
Tento výstup je vhodný jak pro názornou prezentaci obci a investorům, tak i jako technicky srozumitelný podklad pro další posouzení lokality.
3D model lokality
Součástí zpracování této lokality je také tvorba detailního 3D modelu, který umožňuje prostorové zobrazení terénu a lepší interpretaci tvaru dna a rozsahu sedimentace.
3D model je aktuálně ve fázi zpracování a bude doplněn do této prezentace po jeho dokončení.
Výstup bude možné zobrazit interaktivně přímo ve webovém prohlížeči.

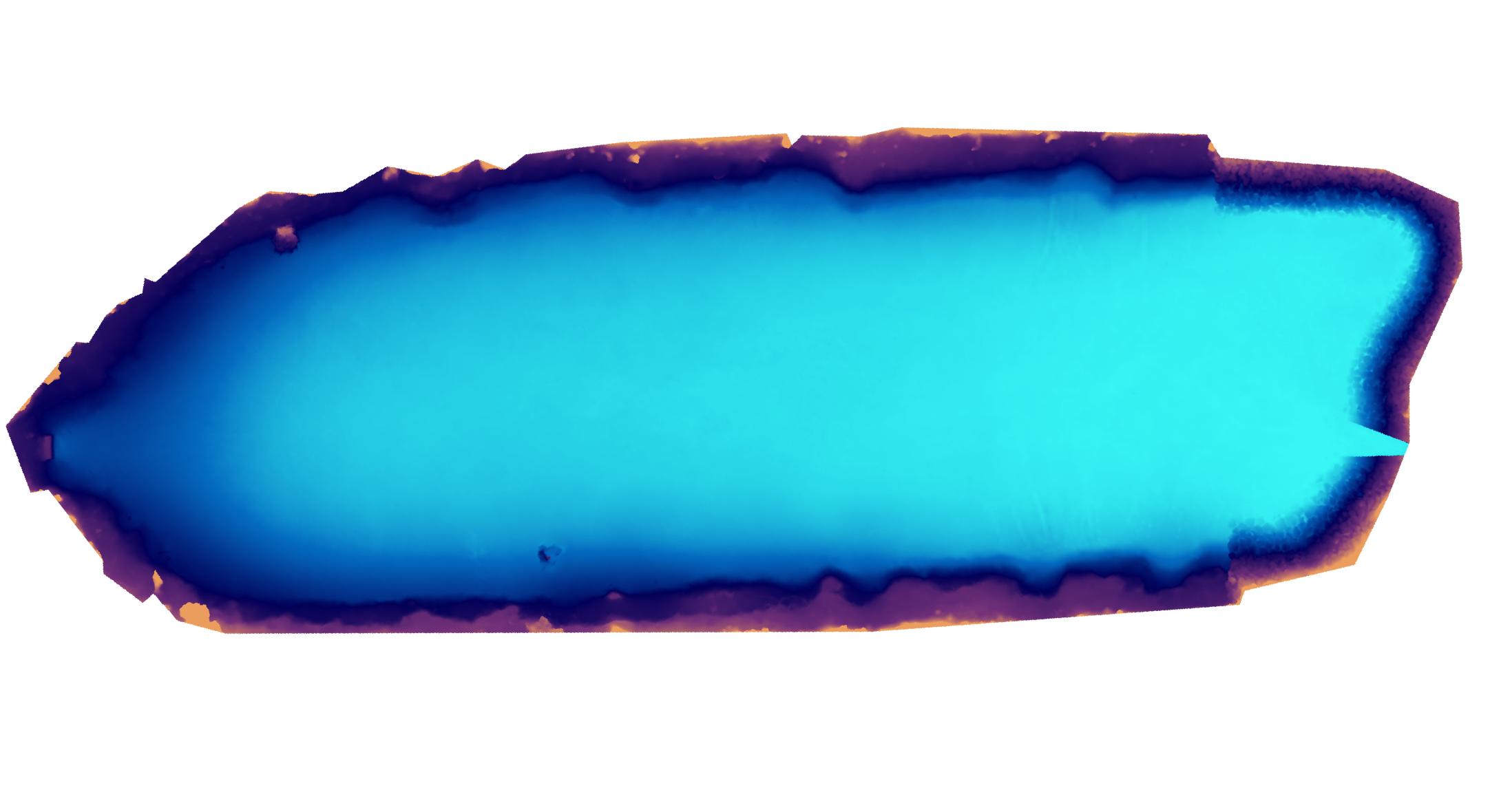

Orientační analýza sedimentace
Na základě digitálního modelu povrchu (DSM) byla provedena orientační analýza výškových poměrů dna vypuštěného rybníka.
Výpočet vychází z porovnání aktuálního povrchu terénu s referenční rovinou, která reprezentuje předpokládanou úroveň původního dna. Rozdíl těchto modelů umožňuje určit mocnost sedimentu a jeho rozložení v prostoru.
Z integrace těchto hodnot byl stanoven orientační objem sedimentu:
cca 1 200 – 1 350 m³
Uvedená hodnota představuje kvalifikovaný odhad na základě fotogrammetrických dat a zjednodušeného modelu původního dna. Pro přesné určení kubatury je vhodné geodetické zaměření.

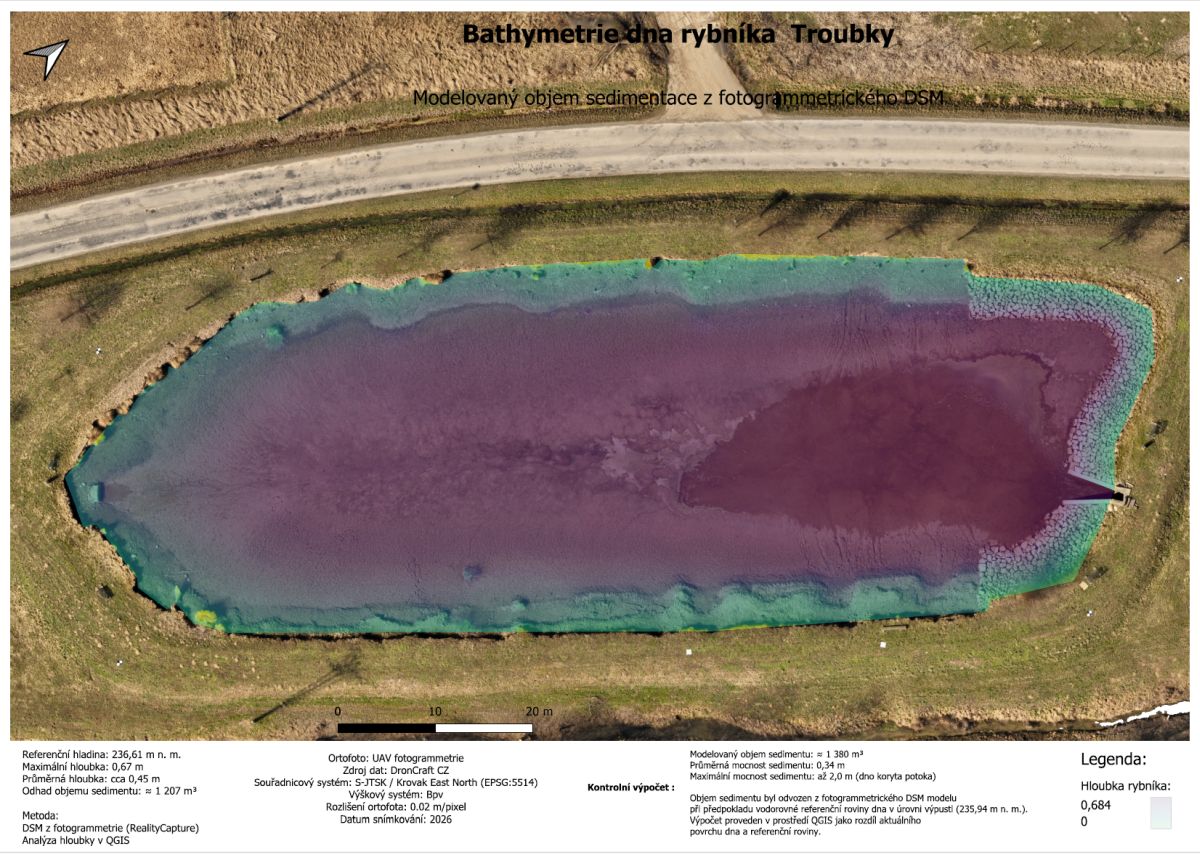

Technický výstup ke stažení
Pro detailnější technické posouzení je k dispozici také výstup v PDF, který obsahuje mapový přehled, základní metodiku výpočtu a orientační odhad objemu sedimentu.
Kliknutím na náhled otevřeš zvětšený obrázek v plné velikosti.
