DronCraft CZ
Ortomapy z RTK dronu připravené pro geodety, obce i investory
Ortomapy vytváříme z dronu DJI Matrice 4E s RTK. Výsledkem jsou přesné GeoTIFF rastry, které je možné okamžitě načíst do QGIS, CADu nebo geodetického software. Na této stránce vidíte ukázku reálné zakázky – rodinný dům se zahradou.
Reálná ortomapa + technický náhled z DJI Terra
Na rozdíl od marketingových ilustrací zde vidíte skutečný výstup ortomapy tak, jak vychází z DJI Terra – bez umělých ořezů, v plném rozsahu nalétaného území.

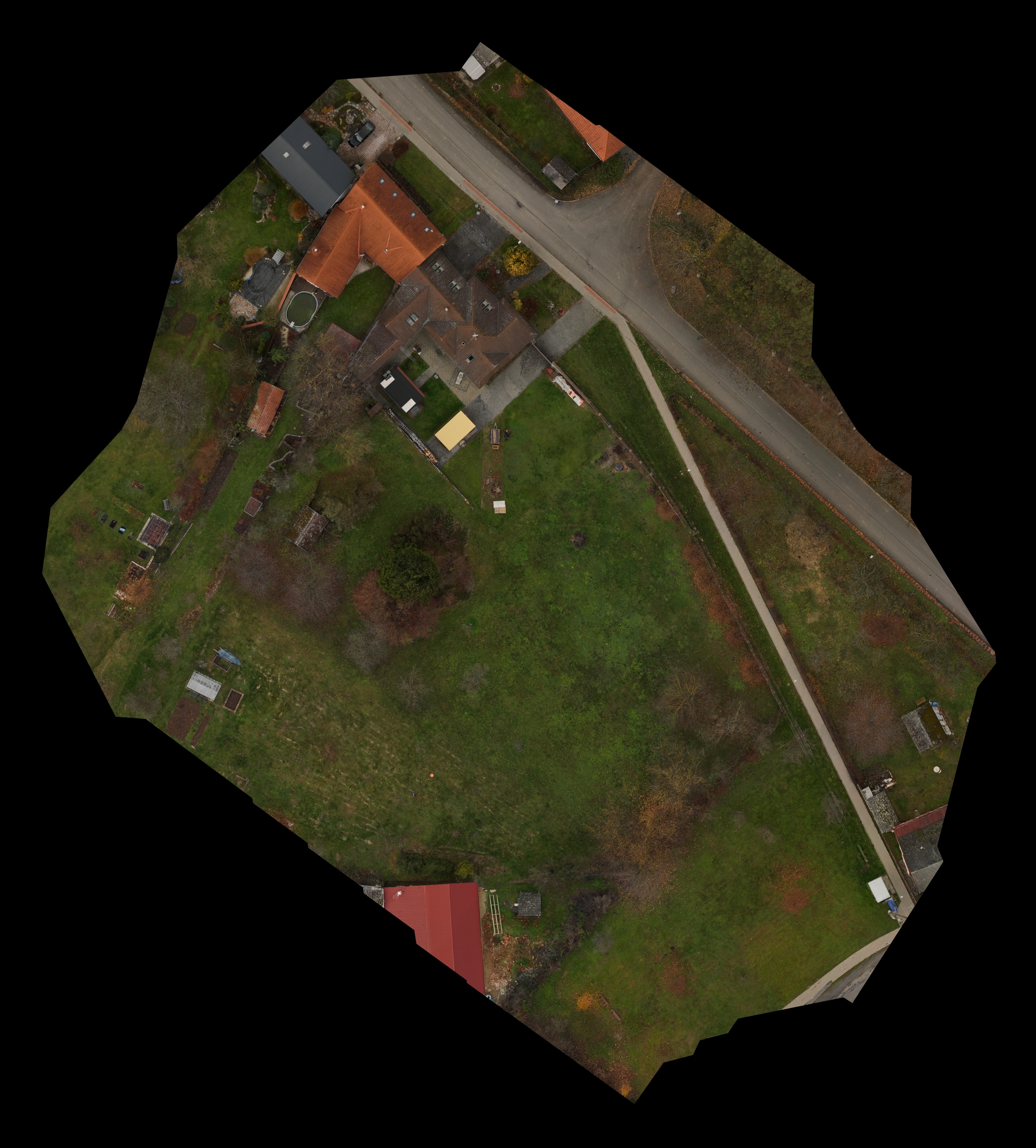

Ortomapa ve tvaru polygonu přesně odpovídá rozsahu nalétaných snímků. Tento obrázek je pouze vizuální konverze výstupního GeoTIFF do formátu JPG – bez dalších úprav.

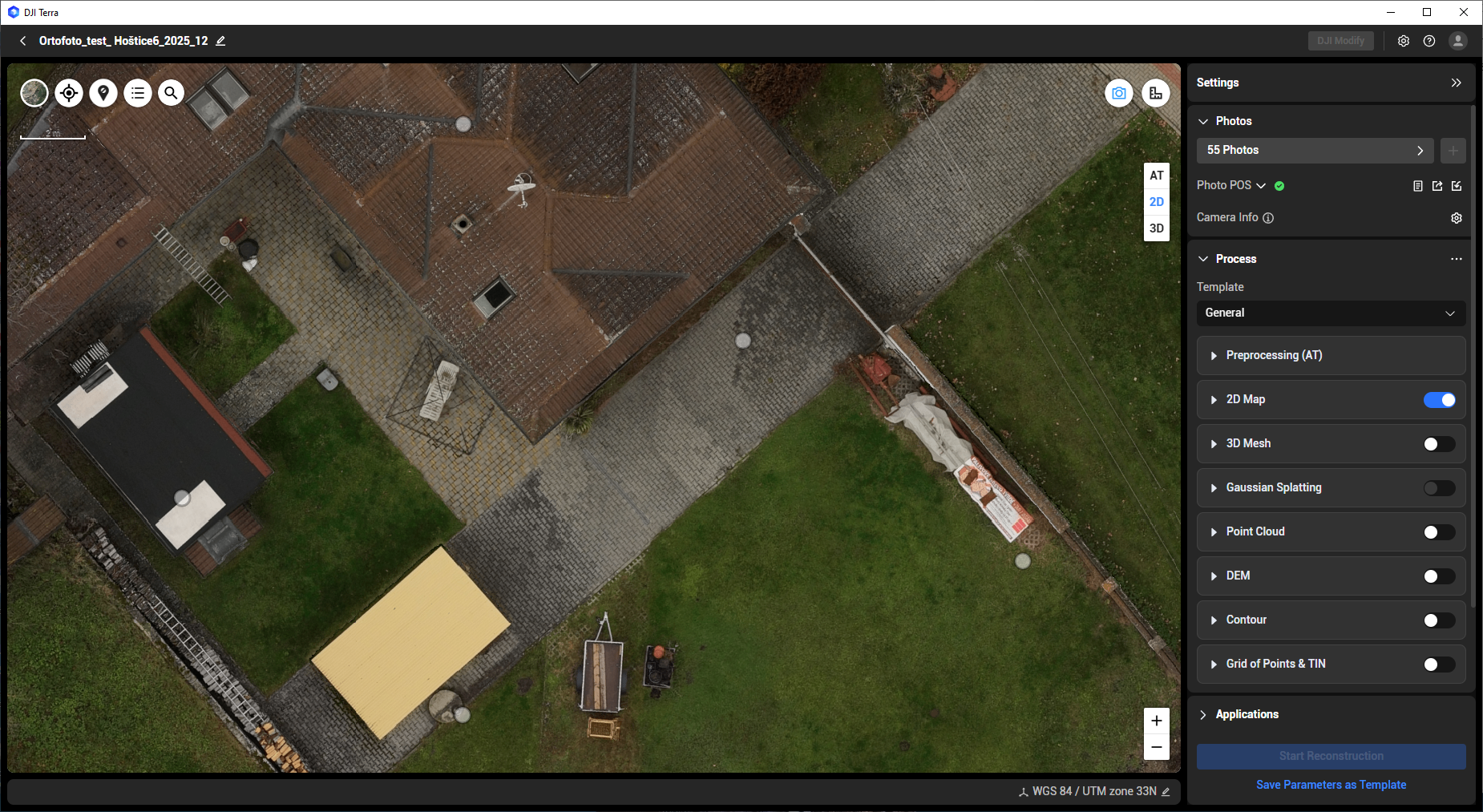

Detailní pohled na ortomapu přímo v DJI Terra. Je vidět skutečná ostrost dat, měřítko (~21 m) i nastavení zpracování – Photos, AT, 2D Map. Tato data dále slouží jako podklad pro export GeoTIFF a případné navazující analýzy (QGIS, objemy, pasporty).
Technické parametry ukázkové ortomapy
Parametry se mohou přizpůsobit konkrétní zakázce (jiná výška letu, jiný GSD, jiný souřadnicový systém), ale níže uvedené hodnoty jsou typické pro detailní mapování menšího pozemku.
| Počet snímků | 55 fotografií (nadir) |
|---|---|
| Výška letu | 50 m AGL |
| Odvozené rozlišení (GSD) | cca 1,5–1,7 cm/px (podle konkrétní konfigurace) |
| Kamera | DJI Matrice 4E · 4/3" 20 MP, mechanická závěrka |
| GNSS / přesnost | RTK FIX po celý let, horizontální přesnost v řádu jednotek cm |
| Souřadnicový systém výstupu | WGS 84 / UTM zone 33N · na přání převod do S-JTSK / Křovák (EPSG:5514) |
| Primární výstup | Ortomapa ve formátu GeoTIFF + odpovídající soubory TFW/PRJ |
| Další výstupy | Náhledové JPG, DXF/SHP hranice území, PDF mapa s měřítkem a legendou |
Přesnou hodnotu GSD a chování dat vždy ověřujeme na konkrétní zakázce – podle výšky letu, konfigurace kamery a požadavků na výslednou přesnost.
Workflow zpracování – od letu po finální GeoTIFF / PDF
Celý proces je navržen tak, aby byl opakovatelný, kontrolovatelný a auditovatelný. Stejný postup používáme jak u rodinného domu, tak u rozsáhlejších ploch.
1. Příprava a snímkování
- definice rozsahu a požadované přesnosti (GSD, souřadný systém, typ výstupů)
- plánování letu včetně překryvu (typicky 70–80 % / 70–80 %)
- kontrola RTK připojení a bezpečnostních omezení v prostoru
- provedení letu s kontrolou kvality snímků (expozice, ostrost, stabilita)
2. Zpracování v DJI Terra
- import všech snímků a ověření RTK informací
- aerotriangulace (AT) – výpočet polohy kamery a spojovacích bodů
- rekonstrukce 2D Map (ortomapa) dle zvoleného šablonového nastavení
- kontrola výsledného rastru (ostrost, bez chyb, správná poloha)
3. Export a navazující zpracování
- export ortomapy do GeoTIFF ve zvoleném souřadném systému
- příprava náhledového JPG / PNG pro rychlé sdílení nebo web
- volitelně: doplnění hranice pozemku v QGIS a vytvoření PDF mapy s měřítkem
- připrava dat pro geodeta/projektanta (DXF/SHP + popis souřadného systému)
4. Předání klientovi
- datový balíček ke stažení (GeoTIFF + PDF mapa + případné DXF/SHP)
- stručný technický list s parametry zakázky (datum, GSD, souřadný systém)
Potřebujete ortomapu pro geodeta, projekt nebo obec?
Každá zakázka má trochu jiné požadavky na přesnost, rozsah a výsledné formáty. Napište nám, jaký problém řešíte – společně navrhneme nejefektivnější způsob snímkování a předání dat.
